Proizvodni tok:
Odvijanje - rezanje tkanine na pasove - zlaganje - vlaženje - rezanje - kup& štetje - dostava
Glavni tehnični parameter
● Tip izdelka:Otroški robčki (neprekrivno zlaganje)
● Hitrost izdelka: 250-350 kosov / min (nastavljeno na PLC)
● Primerna surovina:Zračno položen papir, spunlace / vroče valjani netkani materiali
● Teža surovine: 35-80g/㎡
● Zložljiv način:GG # 39;' Z'' ali'' V'' oblika (pop up in non-pop up）
● Rezalna enota:
a.dvojne police za papir
B.10 pasovi ali 12 pasov, 2 zvitka
c.širina valja surovin: 900 ~ 1250mm
● Dolžina mokrega tkiva:140-220 mm (nastavljeno na PLC)
● Velikost surovine:(1000-1320) × Ø1000 (mm, Š × premer)
● Velikost razprtega mokrega tkiva:(140-220) × (150-250) (mm, D × Š)
● Velikost zloženega vlažnega tkiva:(140-220) × (90-110) (mm, D × Š)
● Sistem oskrbe z materialom:Servo motor
● Sistem rezanja:Motor pretvornika
● Sistem kopičenja:Servo motor
● Napajanje:380V 50HZ
● Moč:9KW
● Velikost stroja:9600 × 3300 × 2000 (mm, D × Š × V)
● Teža stroja:5000 kg
● Rezervoar za vodo:400L z mešalom 2 kosov
Glavna značilnost servo motorja
1. ALL Servo design, opremite z dvema enotama servo motorjev podjetja Mitsubishi, z znanstveno zasnovo in kompaktno strukturo, enostavnim upravljanjem in vzdrževanjem
2. Servo samodejno krmiljenje
3. Glavni električni deli so odobreni. Z varnostnimi vrati in E-stop in relativno varnostnim sistemom.
4. Glavni mehanski deli CNC, glavni električni deli Janpan
5. Krmilni motorji pretvornikov, univerzalni par, sprejet za glavne dele, celovitost menjalnika in faserja, pogon zobnika s časovnim jermenom.
6. Prilagodite fazo, ki se sinhronizira pri delujočem stroju.
Glavne konfiguracije
1. Jeklena konstrukcija, plošča iz nerjavečega jekla, deli iz nerjavečega jekla
2. Aplikator za surovine, prevzeta dva stojala za materiale, širina: 900–1250 mm
3. Pojavno ali ne pojavno okno je mogoče prilagoditi.
4. Tekočina, razporejena iz lukenj cevi
5. Sistem za dovajanje losjona, vključno z dvema rezervoarjema z neprekinjenim mešanjem, enota za recikliranje, nastavljiva količina
6. Stolpni sistem za vlečenje zloženih surovin na en način.
7. Kratko rezanje surovine, dolžino reza lahko prilagodite.
8. Enota za štetje in zlaganje listov, servo motor za enostavno nastavitev količine.
9. Transportni sistem
10. Uporabite vmesnik za glavno napravo.
11. Varnostni sistem: Popolna zaščita rezila, omara mora biti izdelana z vrati. Sistem za zaviranje v sili.
12. Servo sistem Mutsibish
13. Dotik zaslona operacijskega vmesnika
14 Štetje samodejno.
15. Število out out samodejno snema

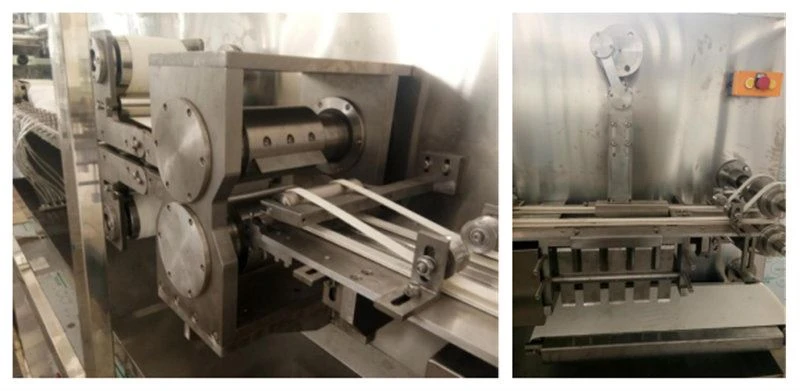

Podrobnosti stroja:
Specifikacija zmogljivosti:
● Stroj je prekrit s ploščo iz nerjavečega jekla, medtem ko so mehanski deli, ki stikajo na izdelke, izdelani iz nerjavečega jekla. Videz je čudovit, zaščitena je tudi higiena izdelkov. Spletno samodejno recikliranje in hranjenje tekočin lahko zagotovi enakomernost odstotka tekočine. Enota za samodejno štetje, 2 zložljivi glavi.
● Na tej napravi se jumbo zvitek zloži, doda tekočina, razreže s fiksno dolžino, vzdolžno zloži in nato samodejno ali ročno zapakira. Vsi postopki od jumbo roll-a do pakiranja končnih izdelkov potekajo na stroju. Ves postopek je higieničen.
● Ta naprava sprejme popolno digitalno centralizirano krmiljenje, kot so napredni servo sistem, PLC program, zaslon na dotik itd. je natančen pri pozicioniranju, visoko stopnjo avtomatizacije ter lepo in tesno pakiranje izdelkov. varnostna vrata, zasilna zaustavitev itd.
● Večino delov natančno obdela numerično krmilna naprava; ključni mehanski deli so v CNC obdelavi; medtem ko so glavni deli zunanjih izvajalcev svetovno znana blagovna znamka.
● Ustavite se s spreminjanjem alarma za surovine in rep.
RRW-360 popolnoma samodejni mokri robčki pakirni stroj （samodejno spreminjanje）
Vrsta proizvodnje:Otroško mokro tkivo 30 ~ 120KM / VREČKA
Proces produkcije :Povežite se z zložljivim strojem HY-2800 → samodejno brisanje podajalnika → transport na pakirni stroj → nastavitev pakirnega filma → nastavitev nalepke okenske luknje → Centralno tesnjenje → Končno tesnjenje in batni rez → Izdat končni izdelki.
Glavni tehnični parameter: (primeren za pakiranje: 30-120 kosov / vreča）
● Hitrost proizvodnje:30-60 vreč / min
● Premer surovega filmskega zvitka:≤380 mm
● Širina surovega filmskega zvitka:≤420 mm
● Zavijalni material:PP, OPP, PET, PE in vsi primerni filmi
● Oblike pakiranja:Embalaža iz blazine
● Dolžina pakiranja:100-300 mm （zaslon na dotik, ki ga je mogoče namestiti）
● Širina pakiranja:80 ~ 130 mm （nastavljiv）
● Višina pakiranja:10-100mm （nastavljiv）
● Vzorec vodoravnega tesnjenja:Povratno toplotno tesnjenje
● Vzorec pogonskega motorja:Vsi servo pogoni
● Vzorec nadzora: Nadzorni sistem YASKAWA MOTION
● Operacijski vmesnik: 7-palčni LCD zaslon na dotik s premično roko.
● Sistem za dovajanje filmov:Servo pogon
● Vodoravni sistem:Servo pogon
● Sistem hranjenja: Servo pogon
● Sistem označevanja: Servo pogon
● Sistem prebijanja: Servo pogon
● Vodoravna zaščita: Zaščita pred preobremenitvijo navora
● Zahteve po zraku: 0,5-0,8Mpa 0,01 m3/ min
● Zahteve glede električne energije: 380VAC 50/60 HZ
● Splošna moč: 9KW
● Dimenzija stroja: 5210 × 1250 × 2100 mm
● Standardna oprema: Samodejni čakalni transporter,Enota za tiskanje datumov, enota za prebijanje, enota za označevanje z dvema enotama, vstavljanje vogalne enote, samodejno sledenje očes in samodejno spreminjanje embalaže, samodejno spreminjanje lepilne nalepke.
Sistemski znak
1. Embalažni film sprejme mehanski nadzor napetosti.
2. Stroj z dvema etiketama, en pod-etiket, drugi pa etiketo za ponarejanje.
3. Avtomatsko prebijanje na embalaži.
4. Naprava za ogrevanje (datum).
5. Štiri naprej in nazaj prečne tesnilne naprave znotraj vstavnega vogala po obliki valja.
6. osem servo motorjev, ki krmilijo embalažni film, prečno tesnjenje, dovajanje tkiva, označevanje in samodejno spreminjanje;
7. Tesnilna naprava po dolžini, krmilite odprto-zaprti valj. Tesnilno kolo se samodejno loči, ko se stroj ustavi.
8. Prebijanje, označevanje in relativni položaj očesne znamke&# 39 lahko nastavite na zaslonu na dotik.
9. Naprava za samodejno podajanje surovin.
10. barvni zaslon na dotik,NADZOR SISTEMA GIBANJA.
11. Glavni motor sprejme znano blagovno znamko.
12. Glavni stroj sprejme obliko okvirjev.
13. Neprekinjeno samodejno spreminjanje embalaže in nalepk.
14. Avtomatski čakalni transporter z valjčkom 304SST, ki bo pri zložljivem stroju hitro počakal na tekočem traku in ko bo transportni trak prazen, se bo pakirni stroj sam ustavil.
Podrobno o stroju afs:
RRW-5800B Popolnoma samodejni aplikator pokrova
I. Tehnični parametri
Hitrost | 45-48 kosov / min （npr. Dolžina filma pri 250 mm） | ||
Maxi. Dolžina pakirnega filma | 300 mm (dolžina filma bo vplivala na dejansko hitrost produkcije) | ||
Paket mokrih robčkov Dimenzija | Dolžina | Premer | Višina |
300 mm | 45-120mm | 10-80 mm | |
Natančnost | ± 1,2 mm | ||
Potrebna napetost | 3 faze, AC380V 50/60 Hz | ||
Moč | 7,5 KW | ||
Zračni tlak | 0,4 - 0,6MPa, 1,0 m³ / uro | ||
Dimenzija | D 2000 * Š 2650 * V 1650 mm | ||
Utež | 1200 Kg | ||
II. Opis
S sprejemom ohišja SCARA Delta' ki se pogosto uporablja v elektronskih izdelkih 3C, ima ohišje SCARA izjemno hitrost, natančnost, linearnost in navpičnost, s čimer lahko hitro in natančno zaključi postopke oprijemanja pokrovov, prevlek pokrovov in lepljenja pokrovov na mokre robčke.
Sistem E-Vision: Uporaba sistema Delta' s DMV2000 E-vision, nova generacija humaniziranega operacijskega vmesnika, hitro vzpostavi sistem za e-vizualni pregled z uporabo visokokakovostne vmesniške kamere CameraLINK za doseganje hitre aritmetične obdelave , vgrajena komunikacijska povezava PLC za samodejno izmenjavo podatkov. Zaslon in vmesnik za delovanje v načinu delovanja je mogoče prilagoditi ter poenostaviti za delovanje in vzdrževanje.
Zaslon na dotik: vse glavne ukaze prek 7-palčnega zaslona na dotik, kot so nastavitev položaja zajema pokrova, nastavitev položaja premaza, sled pršenja z lepilom (lepljenje kot pravokotna, vrsta vzletno-pristajalne steze, vrsta elipse) in kompenzacija drugih parametrov, lahko vsi lahko nastavi ali prilagodi zaslon na dotik.
Vir svetlobe Vision: sprejme industrijski LED svetlobni vir, ki je trajnejši od civilnega svetlobnega vira, podaljša čas razpada in svetlobni vir NE bo stroboflash, kar izboljša natančnost fotografiranja.
Zaslon: sprejme 15-palčni industrijski zaslon, ki je primernejši za uporabo v delavnici.
III. Glavna električna konfiguracija
ŠT. | Postavka | Spec& Model | KOL | Mark |
1 | TELO SCARA | DRS40L3SS1BN002 (vključen CVT) | 1 | DELTA |
2 | Krmilnik # 1 | DMV2000-CL2-HS | 1 | DELTA |
3 | Kamera | DMV-CM4MCCL | 1 | DELTA |
4 | Objektiv kamere | DMV-LN16M06 | 1 | DELTA |
5 | Kabli | DMV-CAF03CL | 1 | DELTA |
6 | Servo sistem | B2-750W | 3 | DELTA |
7 | Krmilnik št | DVP32ES200T | 1 | DELTA |
8 | Zaslon na dotik | DOPB07E411 | 1 | DELTA |
9 | Naprava za vroče taljenje | HS-168A | 1 | Jinhuangshang |
